用途
安装在3-10反发电机组高压加热器入口给水管道上,与止回阀配套使用,起保护高压加热器作用.
结构简述

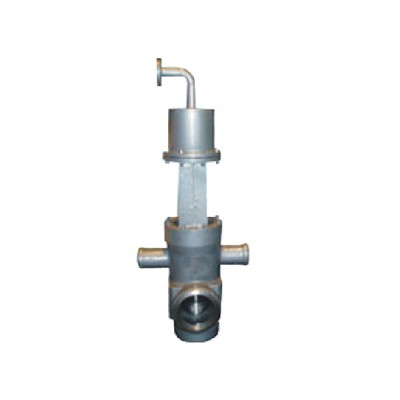

1、入口阀
入口阀呈角式布置，外置活赛式结构。给水由侧面引入，向下进入高压加热器，阀上方由两个旁路管道与出口的止回阀的旁路管道相接。阀门上下两个密封面，高压加热器正常运行时，入口阀开启，阀瓣上浮，与上密封接触，当高压加热器发生故障时，凝结水侧通过是磁阀进放活赛上方，使阀瓣下落，关闭阀门。给水通过上面两旁通管道直接进入锅炉省镍器而不经过高压加热器，使高压加热器解列。
入口阀主要由阀体、支架、阀瓣、阀杆、活塞等级成。
阀体有上下两个阀座，下阀座镶焊在阀体上，上阀座与填料室是一体，装在阀体上，可以拆卸。
阀瓣上下两个密封面均采用硬质合金堆焊而成，阀杆表面经氮化处理，抗擦、耐磨蚀。活塞缸为焊接件，缸体表面经磷镍镀层处理，有良好的防腐及耐磨性。活塞由“O”形环密封，支架起支撑活塞缸及连接阀体的作用，上部有两个焊接法兰其内孔与活塞下腔连通。一个为进冷水管道，一个为排除冷凝水管道。
